Kołnierz montażowy do palnika Riello Gulliver RG3, Riello Gulliver RG3D, Riello Gulliver RG4S, Riello Gulliver RG4D, Riello Gulliver RG5S, Riello Gulliver RG5D, Riello 40G20, Riello 40G20D, Riello 40G20S, Riello 40G20I, Riello G20, Riello 40F20, Riello 40
Kołnierz montażowy Riello 3005814 do palników Gulliver RG3-RG5D, 40 G20, F20 – specyfikacja techniczna

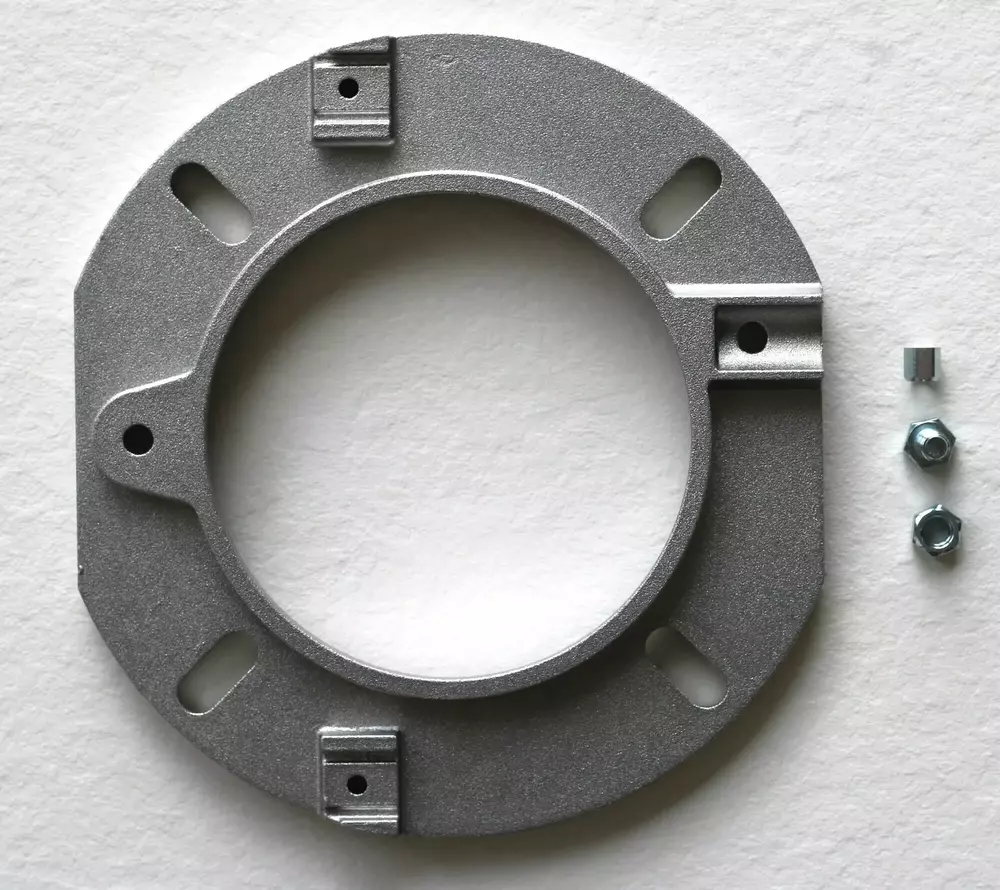

Prezentowany kołnierz (flansza) montażowy to oryginalna część zamienna marki Riello, oznaczona numerem katalogowym 3005814 . Jest to element konstrukcyjny służący do przymocowania palnika do obudowy kotła lub innego urządzenia grzewczego.
Dane techniczne i identyfikacja:
Numer katalogowy Riello: 3005814
Producent: Riello (Włochy)
Materiał: Aluminium (wysokowytrzymały stop aluminium)
Średnica wewnętrzna: 126 mm (dla rur o średnicy 125-126 mm)
Liczba otworów montażowych: 4 podłużne otwory Ø 11 mm
Waga: ok. 0,2 kg
Kompatybilność z modelami palników:
Kołnierz jest przeznaczony do szerokiej gamy palników Riello, w tym :
Riello Gulliver RG 3 (typ 393 T1)
Riello Gulliver RG 3D
Riello Gulliver RG 4S
Riello Gulliver RG 4D
Riello Gulliver RG 5S
Riello Gulliver RG 5D (typ 398 T1)
Riello 40 G20 (w tym G20D, G20S, G20I)
Riello 40 F20
Wyposażenie dodatkowe:
Kołnierz współpracuje z uszczelką termoizolacyjną. Zaleca się sprawdzenie stanu uszczelki podczas montażu – w razie zużycia należy wymienić ją na nową.
Link do zakupu uszczelki: https://www.termicaplus.pl/1223-riello/uszczelka-do-palnika-riello-gulliver-rg3-riello-gulliver-rg3d-riello-gulliver-rg.html
Funkcja w układzie palnika:
Kołnierz montażowy stanowi fizyczne połączenie między palnikiem a kotłem. Zgodnie z instrukcją montażu Riello, kołnierz mocowany jest do powierzchni urządzenia grzewczego za pomocą czterech śrub, z jednoczesnym umieszczeniem uszczelki izolacyjnej pomiędzy kołnierzem a obudową . Palnik jest następnie wprowadzany przez otwór w kołnierzu i mocowany za pomocą śrub do regulowanego pierścienia.
Uwagi serwisowe:
Wymiana kołnierza montażowego powinna być przeprowadzana przez wykwalifikowany personel serwisowy. Przed przystąpieniem do prac należy odciąć zasilanie elektryczne i paliwowe palnika. Połączenie między palnikiem a kotłem musi być szczelne .
